399-001德国英福康inficon真空开关VSA100

INFICON公司简介

INFICON是仪器，关键传感器技术和过程控制软件的提供商，这些产品可复杂工业真空工艺的生产率和质量。这些分析，测量和控制产品对于空调/制冷和汽车制造中的气体泄漏检测。对于光学和平板显示器，太阳能电池和工业真空镀膜应用中的半导体和薄膜镀膜的复杂制造，它们对于设备制造商和终用户。我们基于真空的工艺的其他用户包括生命科学，研究，航空航天，包装，热处理，激光切割和许多其他工业工艺。

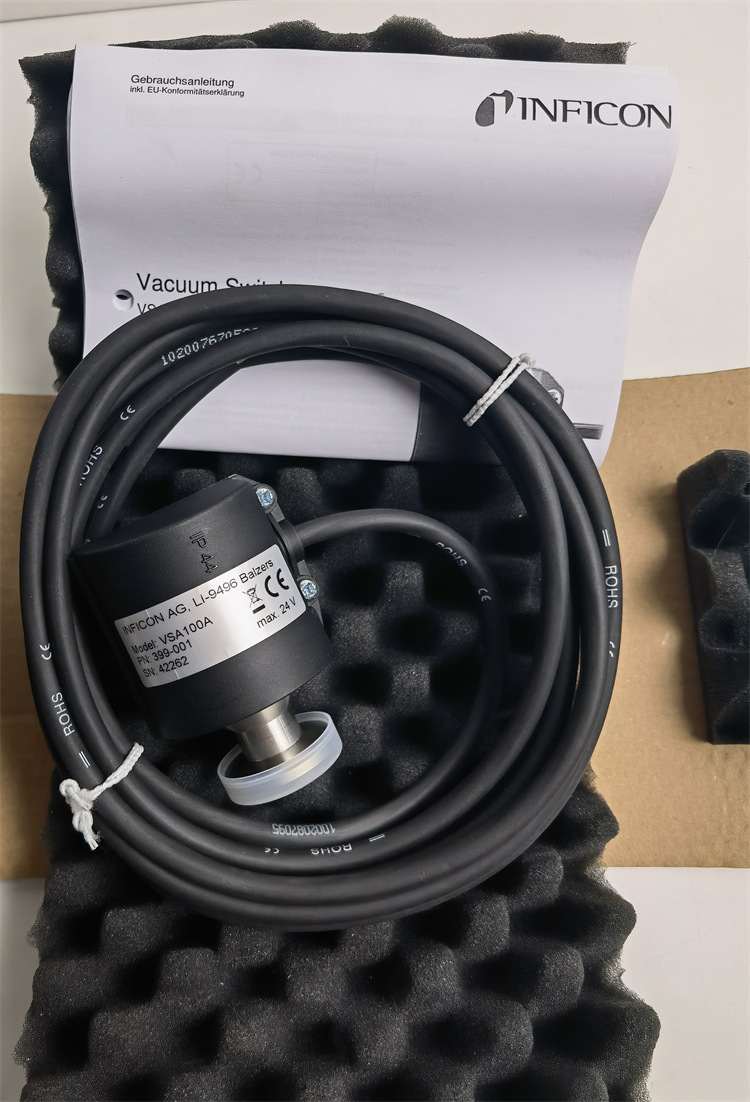

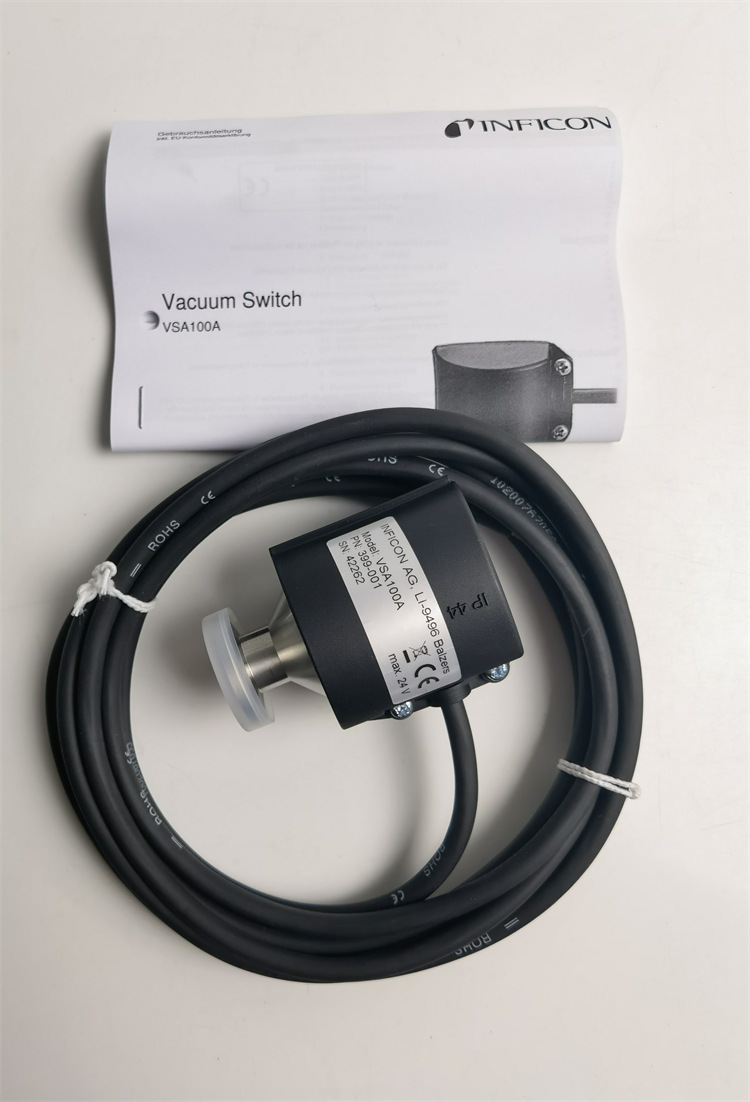

INFICON 真空开关 VSA100A 用作真空系统中的开关。例如，当使用压力大气压力 6 mbar 的吹扫气体对真空系统进行排气时，自动中断气体供应。在 6 mbar 的压差下。大气压力 3 mbar 的返回开关压力，弹性膜片启动转换触点，进而可用于直接切换任何辅助设备。

德国inficon真空开关VSA100A 399-001优点

ü 且经济实惠的真空开关

ü 高寿命

ü 坚固的设计

ü 易于集成

ü IP 44 保护

德国inficon真空开关VSA100A 399-001典型应用

负载锁定室的控制

真空系统的关闭

德国inficon真空开关VSA100A 399-001规格

u 类型   VSA100A

u 开关压力  6 +2 (below atmosphere)  mbar

u 反向开关  mbar    3 +2 (below atmosphere)

u 运行压力(对)   bar<2

u 氦渗透   mbar·L/s<10-6

u 泄漏率   mbar·L/s<5x10-*

u 温度运行℃   0 ... +85

u 贮存  ℃  -20 … +85

u 开关触点(转换触点，镀金)  电压  V(dc)  24

u 开关触点(转换触点，镀金)  电压  V (ac) 24

u 开关触点(转换触点，镀金)  电流  mA 30(24 V(dc))/100 (24 V(ac))

u 小负载 mA

u 电气连接器  cable, bare wire

u 电缆长度，标准  m (ft.)   3 (9.9)

u 真空连接    DN 16 ISO-KF

u 保护类型   IP 44

u 安装定位   vertical (standing)

u 内部容积   cm³ (in.3)   2 (0.122)

u 暴露于真空的材料   stainless steel 1.4305, EPDM, PTFE (teflon)

u 重量  315g

u 技术说明:由于使用了膜片材料(EPDM)，真空开关VSA100A 不适用于过程气体含有大量氢的以下应用。膜片的氦泄漏率为 -6 毫巴 /s。
